门禁读卡器接线规范：Wiegand与OSDP区别及故障处理

一、读卡器与控制器之间靠什么通信

门禁系统的读卡器（含刷卡、指纹、人脸终端）与控制器之间主要靠两类接口通信。第一类是有线电视般的“韦根”接口，也就是Wiegand，它只有DATA0、DATA1两根数据线和电源线，读卡器把卡片号以电平脉冲的形式单向送给控制器，控制器不会回话，所以读卡器上的蜂鸣和指示灯要自己做逻辑。第二类是OSDP，它基于RS-485半双工总线，支持双向通信、地址轮询和加密传输，一台控制器可以沿一条总线串接多台读卡器，还能把读卡器上的按键、指示灯和防拆状态读回来。

二、两者的工程差异

布线与距离上，Wiegand是开环信号，抗干扰能力弱，实践中一般控制在80米以内，线径过细或者与强电同槽敷设时更容易出现刷了没反应、卡号错乱；OSDP走差分信号，19200波特率下可跑到一千米以上，长距离和大园区场景应优先选它。安全性上，Wiegand的卡号是明文单向传输，线路被搭接就能复制卡号，而OSDP支持设备与控制器之间的密钥认证和加密报文，涉及机房、财务室、数据中心等区域的门禁，应明确要求支持OSDP安全通道。功能上，只有OSDP这类双向协议才能支持读卡器端显示提示信息、远程下发提示音、读卡器在线状态自检。

三、接线规范要点

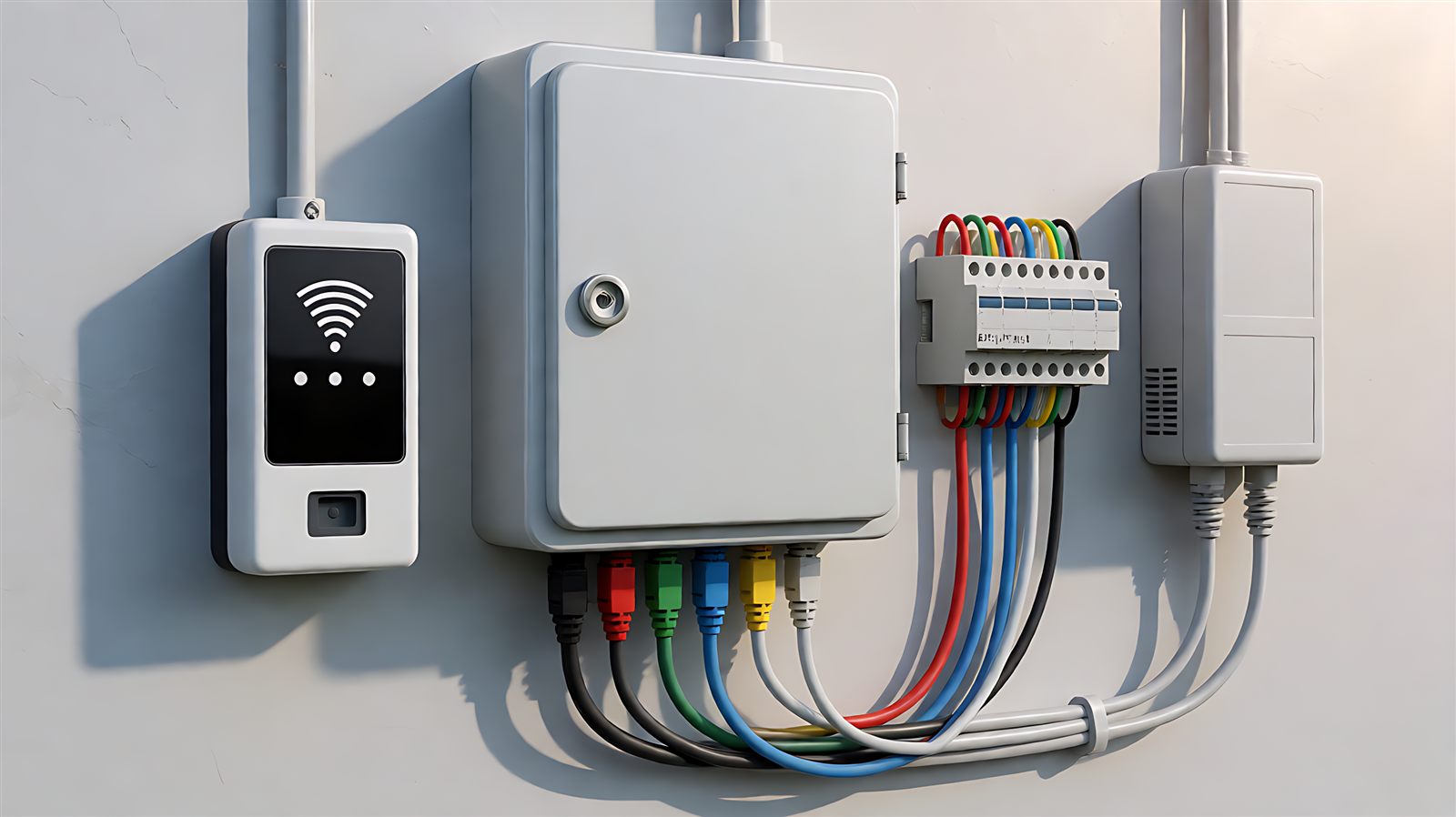

第一，电源线与信号线分开。读卡器一般由控制器统一供12伏，供电回路要与电锁回路分开，避免电锁动作瞬间的压降把读卡器复位，表现为刷卡时设备重启、指示灯闪一下黑屏。第二，屏蔽层单端接地，屏蔽层在控制器侧接地、读卡器侧悬空，两端都接会形成地环路反而引入干扰。第三，OSDP总线要注意手拉手串联，不要随意星形分叉，末端加120欧终端电阻，A、B线全程不许接反，多台设备地址必须唯一。第四，D0、D1不能与控制器上的继电器输出、门磁输入混用端子，接线端子上要贴标签，因为这两根线外观完全一样，后期维护极易接错。第五，穿墙和室外部分要使用防水接线盒并做滴水弯，读卡器底盒安装前先堵住管内积水倒灌的路径。

四、常见故障与排查顺序

第一步区分是“没反应”还是“有反应不开门”。刷卡时读卡器无灯无声，多半是供电和线路问题，先量端子电压；灯亮有声但控制器不动作，就要看数据线和端子定义。第二步核对卡号是否被正确读入。在控制器管理界面观察实时刷卡记录，如果卡号明显错位或位数异常，优先怀疑Wiegand格式配置不匹配（26位、34位等不同格式）。第三步查干扰。故障集中在夜间或者与水泵、电梯同时出现的，用摇表或万用表检查信号线对地绝缘，必要时更换为屏蔽双绞线并与强电分离。第四步查设备与权限。多门区能刷一处不能刷的，重点看时段权限、楼层权限和anti-passback设置；提示“已冻结”或“无此权限”的，是名单下发失败，需要重新同步或检查控制器通讯。第五步查机械联动。开门请求正常但门不动作，故障在电锁、门磁和延时参数上，与读卡器无关，应检查锁线电流、闭门器是否卡阻以及门磁反馈是否报警。

五、日常管理

门禁台账要把每台读卡器的位置、协议类型、总线地址、供电来源和固件版本记全，故障时能省掉大量试错时间。建议每季度做一次断电恢复测试和一次强制开门报警测试，同时清理卡内余额或注销离职人员权限，避免长期积累无效名单拖慢控制器下载速度。涉及人脸、指纹等生物特征的终端，其数据管理与权限变更要有审批记录，不能只由施工方或物业个人持有。
