道闸地感线圈原理与故障：砸车、不抬杆、误识别怎么查

一、地感线圈原理与金属感测机制

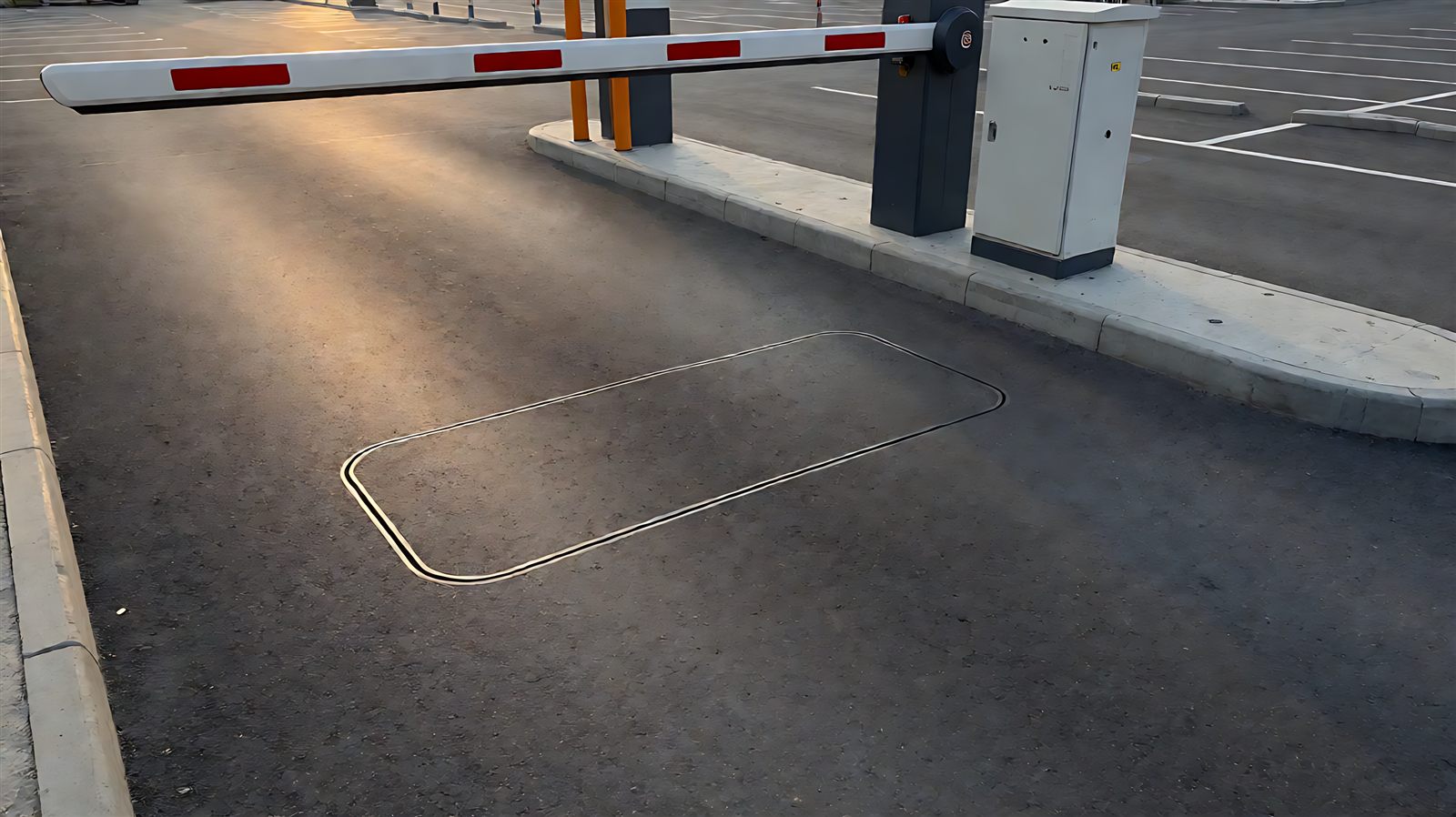

地感线圈是铺设在路面下方的环形金属导线，通电后产生磁场。当铁质车辆驶入磁场区域，线圈回路的电感量发生突变，导致检测器内部振荡频率改变，从而识别有金属目标存在。

其核心逻辑基于电磁感应与振荡电路的变化。线圈作为LC振荡电路中的电感元件，静止时频率稳定；车辆遮挡磁场时，电感值降低，振荡频率随之升高。检测器通过实时监测频率偏移量，判断车辆进场或离场状态，进而控制道闸起落。

二、现场安装规范与细节要求

第一步需切割路面沟槽，宽度通常控制在20-40毫米，深度不超过50毫米，避免切断钢筋或中压电缆。在槽内铺设导线，引线部分采用双绞线结构，有效消除外部电磁干扰，双绞长度不宜短于两米。

第二步要注意避开金属井盖、铁质盖板及强电管线，防止磁场屏蔽或感应干扰。绕线匝数一般为4圈，呈矩形或双并线形式，拐角处需做圆弧处理防止折断。安装完成后，使用专用密封胶或高标号混凝土灌注沟槽，确保密封防水且抗压，防止路面沉降导致线圈变形断裂。

三、常见故障现象与排查步骤

针对无车落杆砸车、车过不落杆或相邻车道误触发，可按以下步骤排查：

1. 检查灵敏度与延时参数。误触发或不开闸多因灵敏度过低或延时设置不当，需调整至车辆实际通行速度匹配，确保车辆完全压下线圈后触发，完全离开后落杆。

2. 排查线圈断路或短路。若检测器报“线圈错误”或无反应，使用万用表测量线圈阻值，正常应在1-5欧姆左右。阻值为无穷大说明断路，数值极低说明短路，需切开路面检修断点并重新灌封。

3. 排查外部环境干扰。若相邻车道误触发，检查是否存在金属障碍物或大型车辆磁场溢出，可调整线圈位置或增加隔离措施；若长期误报，检查接地系统是否良好，消除静电干扰。

四、日常管理与新型替代方案

雷达检测不需要在路面开槽，安装与维护更简单，对骑行车辆等小目标的识别也较稳定，但成本较高，适用于高端住宅或环境复杂的路口。地磁检测安装简单，但精度受金属物体干扰较大，适合单一车道快速计数。

视频检测依赖摄像头与算法，可回放记录，但易受雨雪、光照变化影响。在实际工程中，常采用“雷达+地感”或“视频+地感”的双鉴模式，通过逻辑校验提高可靠性。日常运维需定期清理线圈表面泥土油污，检查密封胶老化情况，防止渗水引起绝缘下降，确保系统长期稳定运行。
